二维水箱，放疗二维自动扫描水箱系统采用最新的自动化测量和控制技术 ，可以快速方便和准确地扫描测量各种型号的医用直线加速器、X刀和钴60远距离治疗的射线束参数 。通过计算机控制多细分步进电机驱动精密机械传动系统， 使该系统的扫描定位精度小于0. 1 mm； 实现对放疗射线束的水平和垂直方向的扫描 ，对治疗射野的离轴比和百分深度等参数实现快速的测量 。

标题：二维水箱

产品概述

二维水箱

>>>说明书<<<

1. 二维水箱及射线束分析系统

放疗二维自动扫描水箱系统采用最新的自动化测量和控制技术 ，可以快速方便和准确地扫描测量各种型号的医用直线加速器、X刀和钴60远距离治疗ji的射线束参数。通过计算机控制多细分步进电机驱动精密机械传动系统，使该系统的扫描定位精度小于0. 1 mm； 实现对放疗射线束的水平和垂直方向的扫描，对治疗射野的离轴比和百分深度等参数实现快速的测量。该系统的“射线束分析系统软件包"功能齐全，根据国家标准设计的程序可自动进行数据采集、分析，并显示所测量的图形和计算出各种重要参数；它可以自动适时显示测量的数据和扫描曲线，还可以存储和输出检测的图形和数据。

放疗二维自动扫描水箱适用于医院放疗科和省级放射卫生检测机构对放疗设备的验收，维修后的检测，对于放疗计划系统需要的大量临床物理参数也可以实现快速测量。

A. 1. 二维自动扫描水箱的装置的概述

放疗自动扫描水箱系统采用了最新的自动化测量和控制技术 ，可快速方便准确地扫 描 测 量 各 种 型 号 医 用 直 线 加 速 器 的 X线 和 电 子 线 的 辐 射 场 剂 量 分 布 参 数 ， 还 能 测 量 MM50回旋加速器、X刀和60Co远距离治疗的射线束参数。

为了适应更多的机构和客户的要求 ，本公司的二维自动扫描水箱分三种为： ysy4235   行程X420mm z350mm；ysy3030   行程X300mm  z300mm；

ysy3025   行程X300mm  z250mm； 水箱尺寸和扫描尺寸也就不同。

A.2. 精密机械结构

通过采用德国生产的精密机械传动系统和多细分步进电机 ，该系统扫描定位精度好 于0. 1 mm。

自动扫描系统： 多细分步进电机不锈钢导轨和滑块。

A. 3. 进口分析系统软件

该系统的"射线束分析系统软件包"功能齐全 ，可进行数据采集 、分析 、 自动显示所 测量的图形和计算出各种重要参数 ，并可以将数据转化为放疗计划系统所需要的格式文 件 ，可进行测量速度调节 ，可连续10层Profile测量 ，可偏中心扫描PPD， 可对测量曲线 平滑。

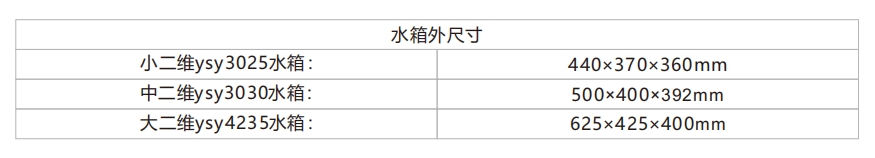

A.4. 水箱规格

可快速测量放疗线束的百分深度剂量曲线 ，利用专用软件可以将PDD表转化为TMR表。

A. 5. 主要测量配件

系统配置：（注 ：主要配置） 德国生产的多细分步进电机

德国生产的不锈钢导轨和滑块

主机，包括双通道剂量仪和双路步进电机进口控制器

专用传感器 2副专用上水管一个

进口 0. 125cc电离室防水探头

专用笔记本电脑

专业进口软件

A.6. 技术参数

PMMA水箱壁厚：12mm

二维扫描机械结构为悬臂方式

扫描精度：＜0 . 1 mm

扫描速度：40cm范围的测量可在40s内完成

扫描方式：多点连续扫描

双通道静电计时间常数：＜1 0ms

A.7. 能量范围

光子：co-60  4--50MeV

电子线：4-50MeV

电源：交流220V±10%。

A.8. 功能

竖直 PDD和OAR测量功能

对角线扫描(Profile)测量功能 偏中心竖直扫描PDD测量功能

连续10层水平扫描(Profile)测量功能 水平扫描(Profile)测量功能

可转化为TPS所需格式，PDD可转化为TMR表

A.9. 注意事项

由于水箱和垂直扫描臂经常被水浸泡，因此对它们要定期清洁 ，在使用完后，对扫描臂还要擦干水并在齿轮和导轴上打上润滑油，然后把它们放置于专门的贮藏盒中保存。

电离室 、控制盒和各种联接电缆要注意防尘、防潮， 以免发生漏电和漂移，在每次 使用完后要把它们放入干燥箱中妥善保存，并且对各处联接电缆不要过分折叠盘绕， 以免影响其使用寿命。

要定期对扫描臂的运动精度和平稳度作校验和审核，保证其运动精度可靠和平稳。

图A. 1 二维水箱示意图
