产品详情/ PRODUCT DETAIL

标题：图像灰度鉴别登记测试卡

产品概述

YY/T 0608-2013

图像灰度鉴别登记测试卡

>>>说明书<<<

1. 产品介绍与结构

A. 1. 模体参数

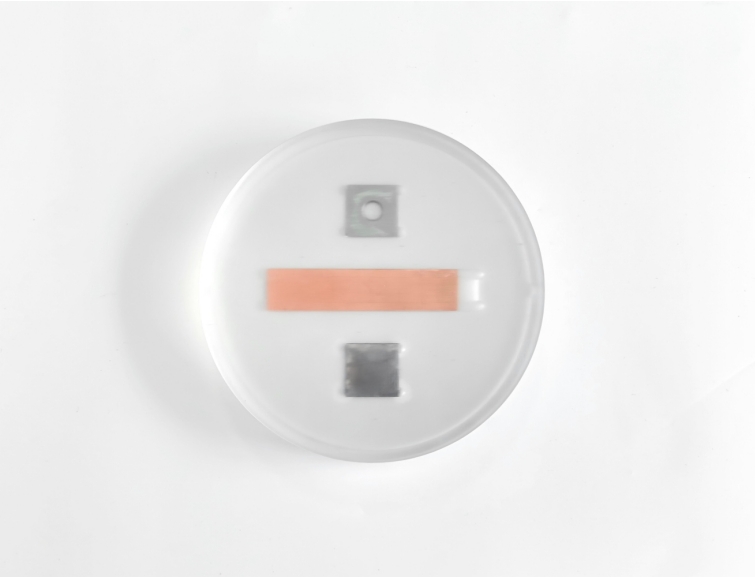

测试卡的支撑性材料建议采用聚甲基丙烯酸甲酯(PMMA) 。高密度的阶梯吸收材料建议采用铜梯度的选择应保证形成的10个阶梯对X射线的吸收呈线性变化(见表A. 1)。

高亮度对比测试物为尺寸为 25 mm x 25mm x 1 mm 的铝板，中心孔的直径为φ10 mm ~ φ12 mm。

低亮度对比测试物为 25 mm x 25 mm x 0.6 mm 的铅板，中心迭加直径为 φ10mm ~ φ12 mm 厚度为 1 mm 的铅板。

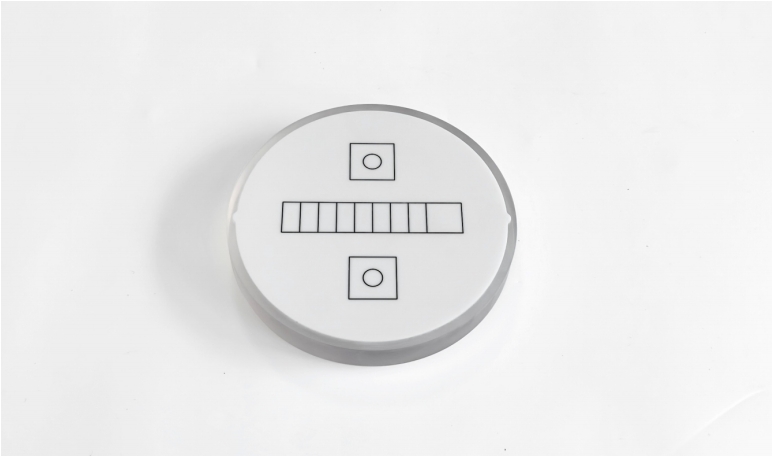

图像灰度鉴别登记测试卡

图A.1 图像灰度鉴别等级测试卡

表 A. 1 铜梯厚度表 单位为毫米

图像灰度鉴别登记测试卡

A.2. 标准

GB9706.254-2020 医用电气设备第2-54 部分：X射线摄影和透视设备的基本安全和基本性能专用要求；

YY/T 0608-2013 医用 X 射xian影像增强器电视系统通用技术条件。

A. 3. 应用范围

动态范围灰阶对比清晰度测试，亮度鉴别测试，感光曲边锐化。

A.4. 产品简介

X 射线摄影和透视系统用成像性能亮度和图像灰度等级鉴别综合测试卡。

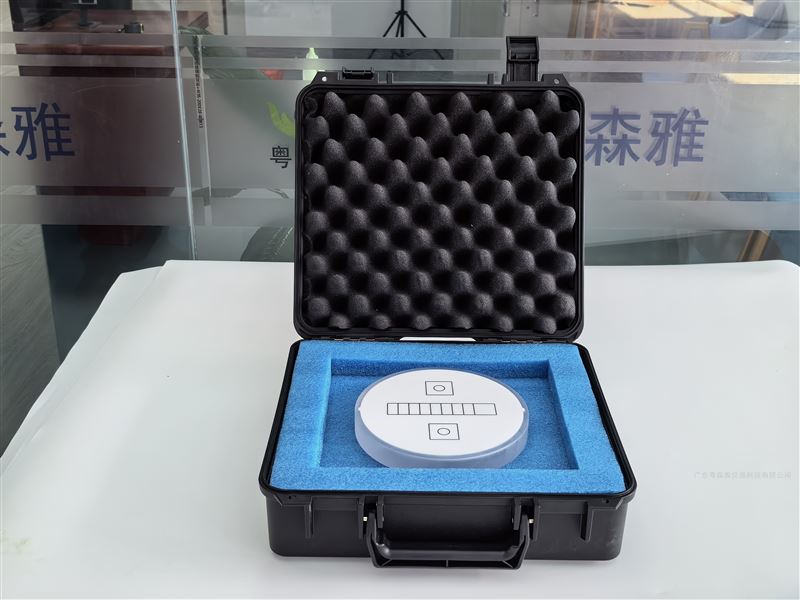

图像灰度鉴别登记测试卡
